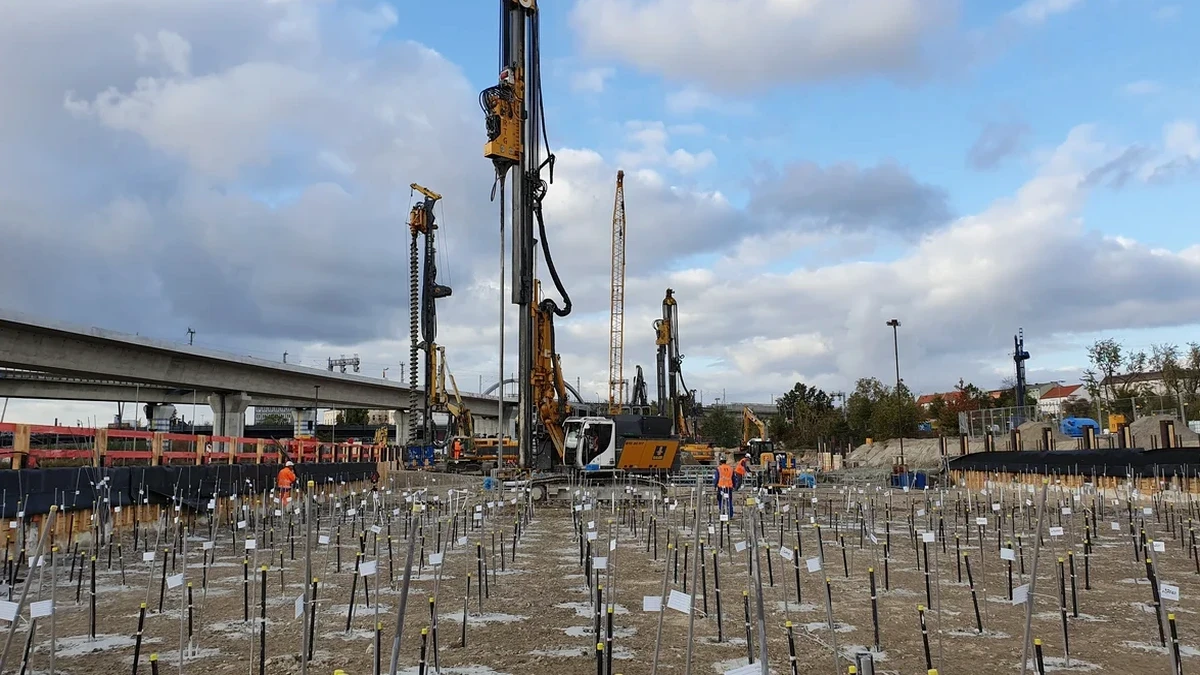

Injektionsbemessung in Hagen: Geotechnische Planung auf Kalkstein und Karbon

Hagens Baugrund ist ein geologisches Mosaik aus devonischen Massenkalken, flözleerem Oberkarbon und mächtigen quartären Talfüllungen der Volme und Ennepe. In unserer täglichen Arbeit sehen wir, dass die Wasserwegigkeit im klüftigen Massenkalk von Hohenlimburg völlig anders zu bewerten ist als die Setzungsempfindlichkeit der Auenlehme in Haspe. Eine pauschale Verpressung ohne vorherige Erkundung endet schnell im Ungewissen. Deshalb kombinieren wir die Injektionsbemessung systematisch mit dem CPT-Versuch zur Identifikation lockerer Zonen in den Talfüllungen und nutzen die Korngrößenanalyse für die Auswahl des geeigneten Injektionsmittels in den sandig-kiesigen Terrassenablagerungen der unteren Volme. Die Norm DIN EN 1997-1:2014 fordert für Hagen eine klare geotechnische Kategorie, und das nehmen wir als Maßstab für jede einzelne Bemessung.

Im Hagerer Massenkalk entscheidet die Trennflächenanalyse über den Erfolg der Injektion – nicht der maximale Druck.

Vorgehen und Leistungsumfang

Vergleicht man die Baugrundverhältnisse im Norden Hagens, etwa in Vorhalle mit seinen tonig-schluffigen Verwitterungsdecken, mit dem verkarsteten Kalkstein im Lennetal bei Hohenlimburg, wird die Bandbreite der Injektionsbemessung sofort greifbar: In Vorhalle geht es vor allem um das Verpressen von Porenräumen zur Setzungsminderung unter Fundamentplatten, während im Lennetal die Abdichtung von Karsthohlräumen und Klüften im Vordergrund steht. Die Volmeaue im zentralen Stadtgebiet bringt wiederum eine ganz eigene Herausforderung mit sich: organische Weichschichten, die beim Injizieren zu Hebungen neigen können. Hier setzen wir auf gestaffelte Injektionsdrücke und eine engmaschige Überwachung. Ergänzend kommt bei Aushubüberwachungen im innerstädtischen Bereich der Plattendruckversuch zum Einsatz, um den Verdichtungserfolg nach einer Bodenvermörtelung direkt auf der Baugrubensohle nachzuweisen. Die Kunst liegt darin, die Injektionsparameter für jede dieser Hagerer Baugrundsituationen so auszulegen, dass weder Material verschwendet noch die Standsicherheit gefährdet wird.

Lokale Besonderheiten

Die DIN 4093:2015 bemessungsrelevante Baugrundinjektionen und die DIN EN 1997-1 fordern für Hagen eine besonders sorgfältige Risikobewertung. Warum? Weil die Stadt auf einer der aktiven Störungszonen des Rheinischen Schiefergebirges liegt und die Kombination aus verkarstetem Kalkstein und gering durchlässigen Tonsteinen des Oberkarbons zu unkontrollierten Injektionsmittelwegen führen kann. Ein zu hoher Injektionsdruck im klüftigen Fels kann die Suspension Hunderte Meter weit in nicht vorgesehene Bereiche tragen und dort Schächte oder Keller fluten. In den quartären Talfüllungen besteht die Gefahr von hydraulischen Rissen und daraus resultierenden Setzungen an Nachbarbebauungen. Ohne eine auf die Hagerer Geologie abgestimmte Injektionsbemessung riskiert man nicht nur die Baugrube, sondern auch Schäden an der umliegenden Bausubstanz. Deshalb protokollieren wir jedes Bohrloch mit Druck-Volumen-Kurven und passen die Rezeptur dynamisch an.

Technische Parameter

Parameter	Typischer Wert
Injektionsverfahren	Poreninjektion, Porenrauminjektion, Klüftinjektion, Hohlrauminjektion
Injektionsmittel nach DIN EN 12715	Feinbindemittel, Mikrofeinzemente, Weichgele, Polyurethanharze
Typische Injektionsdrücke (Kalkstein)	2 bis 8 bar, abhängig von Klüftigkeit und Überlagerung
Druckbegrenzung Lockergestein	0,5 bis 2,5 bar zur Vermeidung von Bodenhebung
Wasser-Zement-Wert (W/Z)	0,6 bis 1,2 für Zementsuspensionen, je nach Durchlässigkeit
Durchlässigkeitsbereich (kf)	10⁻¹ bis 10⁻⁶ m/s – Suspensionen; 10⁻³ bis 10⁻⁸ m/s – Lösungen/Gele
Reichweite pro Injektionslanze	0,5 m bis 2,0 m, gesteuert über Druck-Volumen-Diagramm
Überwachung während der Injektion	Manometer, Durchflussmengenmesser, Hebungspegel, Nivellements

Weitere Fachleistungen

Bemessung von Verpressankern und Injektionskörpern

Rechnerischer Nachweis der inneren und äußeren Tragfähigkeit von Verpressankern im Hagerer Massenkalk und in Lockergesteinen, unter Berücksichtigung der Mantelreibung nach DIN EN 1997.

Injektionsplanung für Baugruben und Tunnel

Auslegung von Injektionsschirmen und Sohlinjektionen für den innerstädtischen Aushub in der Volmeaue oder im Bereich der Bundesstraße 54, mit Fokus auf Wasserhaltung und Setzungsarmut.

Qualitätssicherung und Injektionsmonitoring

Baugrubenbegleitende Überwachung mit Druck-Volumen-Schreibern, Hebungspegeln und Nachinjektionskonzepten, um die Wirksamkeit der Verpressung zu dokumentieren und die Standsicherheit zu gewährleisten.

Maßgebliche Normen

DIN EN 1997-1:2014-03 – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 4093:2015-11 – Bemessung von Baugrundinjektionen, DIN EN 12715:2020-11 – Ausführung von Arbeiten im Spezialtiefbau – Injektionen, DIN EN ISO 17892 – Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben, ZTV-ING, Teil 3 – Massivbau, Abschnitt 5 – Injektionen (ergänzend für Ingenieurbauwerke)

Häufig gestellte Fragen

Was kostet eine Injektionsbemessung für ein Bauvorhaben in Hagen?

Die Kosten für eine Injektionsbemessung in Hagen liegen je nach Umfang und Komplexität zwischen €1.020 und €3.490. Der Preis umfasst die geotechnische Erkundung, die rechnerische Auslegung und den Bemessungsbericht, abhängig von der Anzahl der Injektionslanzen und der erforderlichen Laborversuche.

Welches Injektionsmittel eignet sich für die klüftigen Kalksteine in Hagen-Hohenlimburg?

In Hohenlimburg setzen wir bei größeren Klüften auf stabile Zementsuspensionen mit einem abgestimmten Wasser-Zement-Wert, oft ergänzt durch Bentonit zur Verhinderung von Entmischung. Für feine Risse kommen Mikrofeinzemente oder Polyurethanharze zur Anwendung, die auch unter Wasserdruck reagieren und abdichten.

Wie tief muss in der Volmeaue injiziert werden, um eine ausreichende Baugrubensohle zu erhalten?

Das hängt von der Mächtigkeit der organischen Weichschichten ab, die in der Volmeaue zwischen 2,0 m und 5,0 m variieren kann. Die Injektionstiefe legen wir so fest, dass ein tragfähiger Horizont im Kies oder im verwitterten Fels erreicht wird, der nach der Verpressung einen ausreichenden Sohlwiderstand bietet.

Warum ist die Druckbegrenzung bei Injektionen im Hagerer Stadtgebiet so entscheidend?

Weil ein zu hoher Druck in den gering durchlässigen Auenlehmen zu hydraulischen Rissen und unkontrollierten Hebungen führen kann, die angrenzende Gebäude beschädigen. In Hagen überwachen wir deshalb jede Injektionslanze mit Druck-Volumen-Diagrammen und setzen auf eine gestaffelte Druckrampe, um das Risiko zu minimieren.
