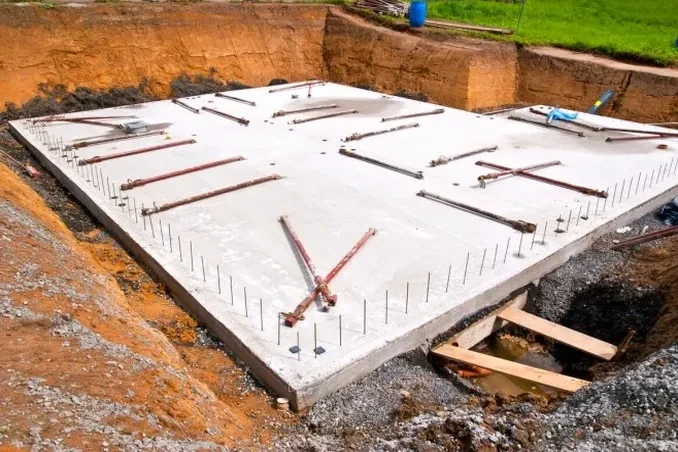

Bei einem Erweiterungsbau des Logistikzentrums in der Eckeseyer Straße im Hagener Norden stand das Tragwerksplaner-Team vor einem klassischen Dilemma: Die Baugrunduntersuchung zeigte in 2,5 m Tiefe einen stark heterogenen Übergang von aufgefüllten Schluffen zu verwittertem Tonschiefer des Rheinischen Schiefergebirges. Eine konventionelle Einzelfundamentlösung hätte unkalkulierbare Setzungsdifferenzen zwischen den Achsen provoziert – inakzeptabel für die geplanten Regalbediengeräte. Die Lösung war eine steife Bodenplatten-Gründung mit lastverteilender Bewehrung, bemessen über eine iterative Bettungsmodul-Analyse, die die lokale Steifigkeitsverteilung des Untergrunds explizit abbildete. In Hagen, wo die quartären Lockergesteine der Volme-Aue abrupt an den devonischen Festgesteinen der Mittelgebirgsschwelle enden, ist die Plattengründungsbemessung mehr als eine statische Fingerübung – sie ist die Schnittstelle zwischen einem unberechenbaren Baugrund und der Forderung nach millimetergenauer Ebenheit im Bauwerk. Der Schlüssel liegt in einer Bemessung, die nicht nur die Grenzzustände nach EC7-1 abprüft, sondern vor allem die Interaktion zwischen der 40 cm dicken Stahlbetonplatte und dem darunter anstehenden, vorbelasteten Hagen-Boden realistisch simuliert. Ergänzend liefert der CPT-Versuch ein tiefenaufgelöstes Spitzendruckprofil, mit dem wir den Steifemodul Es für die Setzungsberechnung direkt ableiten, bevor die erste Bewehrungslage geschnitten wird.
Der Bettungsmodul ist keine Bodenkonstante – er ist eine Systemgröße, die von Plattensteifigkeit, Laststellung und Schichtneigung abhängt. In Hagen variiert er zwischen 4 und 35 MN/m³ auf weniger als 50 m Distanz.
Häufig gestellte Fragen
Welche Kosten entstehen für eine Plattengründungsbemessung für ein Einfamilienhaus in Hagen?
Für ein freistehendes Einfamilienhaus mit einer Grundfläche von 90–140 m² in Hagen bewegt sich die Honorarspanne für die vollständige Bemessung inklusive Baugrundmodellierung zwischen €900 und €3.740, abhängig vom Erkundungsaufwand. Eine reine Bemessung ohne vorherige Baugrunderkundung bieten wir nicht an, da die Eingangsparameter zwingend standortspezifisch sein müssen. Der Preis umfasst das FEM-Modell, den rechnerischen Nachweis aller Grenzzustände, den Bewehrungsplan und einen Kurzbericht mit den wesentlichen Annahmen.
Warum wird in Hagen ein variabler Bettungsmodul empfohlen?
Weil die quartären Sedimente der Volme-Aue und die devonischen Festgesteine des Schiefergebirges auf engem Raum extreme Steifigkeitssprünge aufweisen. Ein konstanter Bettungsmodul aus einer Tabelle würde die Ränder der Platte systematisch unterbewehren und die Plattenmitte überbewehren. Die Folge sind Zwangrisse und ungleiche Lastabtragung. Mit einem variablen Profil bilden wir die Realität ab und vermeiden diese Fehler.
Wie lange dauert die Bemessung einer Bodenplatte in Hagen?
Nach Vorliegen der Baugrunderkundung (Sondierungen und Laborversuche) dauert die reine Bemessung einer Standard-Bodenplatte 5 bis 7 Werktage. Wenn wir die Erkundung selbst durchführen, kommen 2 bis 3 Werktage für die Feldarbeit und 5 Werktage für die Laboranalyse hinzu. In dringenden Fällen bieten wir eine Expressbemessung innerhalb von 3 Werktagen an, sofern die Eingangsdaten vollständig vorliegen.
Welche Rolle spielt der Grundwasserstand in Hagen bei der Bemessung?
Der Grundwasserstand in der Volme-Aue schwankt saisonal um 1,5 bis 2,5 m und liegt oft nur 80 cm unter GOK. Bei der Bemessung der Platte müssen wir den Auftrieb und die kapillare Wasseraufnahme im Beton berücksichtigen. Wir rechnen mit dem Bemessungswasserstand nach Hochwasserereignissen (HQ100) und dimensionieren die Platte so, dass auch bei vollem Wasserporendruck im Untergrund die Tragfähigkeit nicht unterschritten wird. Eine WU-Beton-Rezeptur ist in diesen Zonen obligatorisch.
Können Sie auch bestehende Bodenplatten in Hagen nachrechnen und bewerten?
Ja, wir übernehmen die Nachrechnung bestehender Platten, etwa bei Umbauten oder Aufstockungen im Bestand. Wir analysieren die vorhandene Bewehrung über Bewehrungsscanner, führen ergänzende Rammsondierungen durch und prüfen, ob die Platte die neuen Lasten aufnehmen kann. Falls die Reserven nicht ausreichen, entwickeln wir ein Verstärkungskonzept mit nachträglicher Bewehrung oder einer lastverteilenden Schicht.
